如何正確選擇熱電偶補償導線

2017-05-17 20:33:57      點擊:
熱電偶補償導線接入熱電偶進行測溫時,經常會出現由于補償導線接錯、接反、超出使用范圍等問題,影響到測量結果的真實性。本文介紹了熱電偶補償導線的工作原理、結構及分類,指出了現場使用中應注意的問題及如何正確使用熱電偶補償導線,為我們在今后熱電偶補償導線的使用中提供了一些參考。

補償導線和補償線纜是在一定溫度范圍內(包括常溫)具有與所匹配的熱電偶的熱電動勢相同的一對或多對帶有絕緣層的導線或電纜,用它們連接熱電偶與測量裝置,以補償它們與熱電偶連接處的溫度變化所產生的誤差,補償導線與補償電纜分為延長和補償型兩種。



基本型號及名稱
型號 名稱
KX-GS-VV 聚氯乙烯絕緣對絞聚氯乙烯護套一般用精密級K分度熱電偶用補償電纜
KX-GS-VPV 聚氯乙烯絕緣對絞銅絲編織分屏蔽聚氯乙烯護套一般用精密級K分度熱電偶用補償電纜
KX-GS-VPVP 聚氯乙烯絕緣對絞銅絲編織分屏蔽和總屏蔽聚氯乙烯護套一般用精密級K分度熱電偶用補償電纜
KX-GS-VVP 聚氯乙烯絕緣對絞銅絲編織總屏蔽聚氯乙烯護套一般用精密級K分度熱電偶用補償電纜
KX-HS-FF 氟塑料絕緣對絞氟塑料護套精密級K分度熱電偶用高溫補償電纜
KX-HS-FP1F 氟塑料絕緣對絞鍍錫銅絲編織分屏蔽氟塑料護套精密級K分度熱電偶用高溫補償電纜
KX-HS-FP1FP1 氟塑料絕緣對絞鍍錫銅絲編織分屏蔽和總屏蔽氟塑料護套精密級K分度熱電偶用高溫補償電纜
KX-HS-FFP1 氟塑料絕緣對絞鍍錫銅絲編織總屏蔽氟塑料護套精密級K分度熱電偶用高溫補償電纜
KX-HS-FV105 氟塑料絕緣對絞耐熱105℃聚氯乙烯護套 精密級K分度熱電偶用高溫補償電纜
KX-HS-FP1V105 氟塑料絕緣對絞鍍錫銅絲編織分屏蔽耐熱105℃聚氯乙烯護套精密級K分度熱電偶用高溫補償電纜
KX-HS-FP1V105P1 氟塑料絕緣對絞鍍錫銅絲編織分屏總屏蔽耐熱105℃聚氯乙烯護套精密級K分度熱電偶用高溫補償電纜
KX-HS-FV105P1 氟塑料絕緣對絞鍍錫銅絲編織總屏蔽耐熱105℃聚氯乙烯護套精密級K分度熱電偶用高溫補償電纜

注:

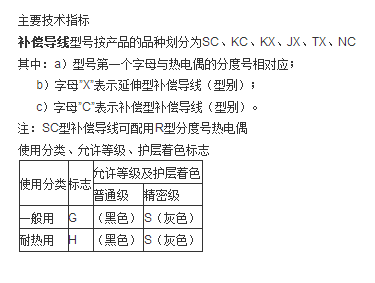

1、其它型號補償導線如:KC、JX、SC、EX、NC、TX等,只需改寫型號的第一項,如:EX-G-VV、TX-H-FVP等;
2、需導體為多股軟芯時,應在原型號后加“R”表示,如:TX-G-VVPR;
3、還可根據需要提供聚乙烯(Y)絕緣、交聯聚乙烯(YJ)絕緣補償電纜。
4、補償電纜屏蔽層也可采用金屬帶繞包形式,如:復合鋁帶(P3)、復合銅帶(P2);
5、需阻燃型補償電纜,應在原型號前加“ZR-”。
6、需鎧裝型補償電纜,應在原型號后加“-22”表示鋼帶鎧裝;加“-32”表示鋼絲鎧裝。



型號


產品名稱
ZR-KX-GsVV 阻燃聚氯乙烯絕緣及護套精密級單股導體,K分度號熱電偶用補償導線
ZR-KX-GsVVR 阻燃聚氯乙烯絕緣及護套精密級多股導體,K分度號熱電偶用補償軟導線
ZR-KX-GsVVP 阻燃聚氯乙烯絕緣及護套精密級單股導體銅絲編織屏蔽,K分度號熱電偶用補償電纜
ZR-KX-GsVVRP 阻燃聚氯乙烯絕緣及護套精密級單股導體銅絲編織屏蔽,K分度號熱電偶用補償軟電纜
ZR-KX-GsVPVP 阻燃聚氯乙烯絕緣及護套精密級單股導體銅絲編織分屏、總屏,K分度號熱電偶用補償電纜
ZR-KX-GsVPVRP 阻燃聚氯乙烯絕緣及護套精密級單股導體銅絲編織分屏、總屏,K分度號熱電偶用補償軟電纜
ZR-KX-GsVVPl 阻燃聚氯乙烯絕緣及護套精密級單股導體鋁塑復合帶繞包屏蔽,K分度號熱電偶用補償電纜
ZR-KX-GsVVRPl 阻燃聚氯乙烯絕緣及護套精密級單股導體鋁塑復合帶繞包屏蔽,K分度號熱電偶用補償軟電纜
ZR-KX-GsVPlVPl 阻燃聚氯乙烯絕緣及護套精密級單股導體鋁塑復合帶繞包分屏總屏,K分度號熱電偶用補償電纜
ZR-KX-GsVPlVRPl 阻燃聚氯乙烯絕緣及護套精密級單股導體鋁塑復合帶繞包分屏總屏,K分度號熱電偶用補償軟電纜
ZR-KX-GsVVP2 阻燃聚氯乙烯絕緣及護套精密級單股導體銅塑復合帶繞包屏蔽,K分度號熱電偶用補償電纜
ZR-KX-GsVVRP2 阻燃聚氯乙烯絕緣及護套精密級單股導體銅塑復合帶繞包屏蔽,K分度號熱電偶用補償軟電纜
ZR-KX-GsVP2VP2 阻燃聚氯乙烯絕緣及護套精密級單股導體銅塑復合帶繞包分屏總屏,K分度號熱電偶用補償電纜
ZR-KX-GsVP2VRP2 阻燃聚氯乙烯絕緣及護套精密級單股導體銅塑復合帶繞包分屏總屏,K分度號熱電偶用補償軟電纜
耐熱260℃和耐熱100℃高溫K型補償電纜
ZR-KX-HA-FFP 氟塑料烯絕緣和護套銅絲編織總屏蔽精密級K分度號熱電偶用阻燃型補償電纜
ZR-KX-HA-FFRP 氟塑料烯絕緣和護套銅絲編織總屏蔽精密級K分度號熱電偶用阻燃型補償軟電纜
ZR-KX-HA-FPFP 氟塑料絕緣和護套銅絲編織分屏加總屏蔽精密級K分度號熱電偶用阻燃型補償電纜
ZR-KX-HA-FPFRP 氟塑料絕緣和護套銅絲編織分屏加總屏蔽精密級K分度號熱電偶用阻燃型補償軟電纜
ZR-KX-HA-FVP 氟塑料烯絕緣聚氯乙烯護套銅絲編織總屏蔽精密級K分度號熱電偶用阻燃型補償電纜
ZR-KX-HA-FVRP 氟塑料烯絕緣聚氯乙烯護套銅絲編織總屏蔽精密級K分度號熱電偶用阻燃型補償軟電纜
ZR-KX-HA-FPVP 氟塑料絕緣聚氯乙烯護套銅絲編織分屏加總屏蔽精密級K分度號熱電偶用阻燃型補償電纜
ZR-KX-HA-FPVRP 氟塑料絕緣聚氯乙烯護套銅絲編織分屏加總屏蔽精密級K分度號熱電偶用阻燃型補償軟電纜
ZR-KX-HA-FGP 氟塑料烯絕緣硅橡膠護套銅絲編織總屏蔽精密級K分度號熱電偶用阻燃型補償電纜
ZR-KX-HA-FGRP 氟塑料烯絕緣硅橡膠護套銅絲編織總屏蔽精密級K分度號熱電偶用阻燃型補償軟電纜
ZR-KX-HA-FPGP 氟塑料絕緣硅橡膠護套銅絲編織分屏加總屏蔽精密級K分度號熱電偶用阻燃型補償電纜
ZR-KX-HA-FPGRP 氟塑料絕緣硅橡膠護套銅絲編織分屏加總屏蔽精密級K分度號熱電偶用阻燃型補償軟電纜
ZR-KX-GA-YJVP 交聯聚乙烯絕緣聚氯乙烯護套銅絲編織總屏蔽精密級K分度號熱電偶用阻燃型補償電纜
ZR-KX-GA-YJVRP 交聯聚乙烯絕緣聚氯乙烯護套銅絲編織總屏蔽精密級K分度號熱電偶用阻燃型補償軟電纜
ZR-KX-GA-YJPVP 交聯聚乙烯絕緣聚氯乙烯護套銅絲編織分屏加總屏蔽精密級K分度號熱電偶用阻燃型補償電纜
ZR-KX-GA-YJPVRP 交聯聚乙烯絕緣聚氯乙烯護套銅絲編織分屏加總屏蔽精密級K分度號熱電偶用阻燃型補償軟電纜
ZR-KX-GA-VV 聚氯乙烯絕緣對絞聚氯乙烯護套一般用精密級K分度熱電偶用阻燃型補償電纜
ZR-KX-GA-VPV 聚氯乙烯絕緣對絞銅絲編織分屏蔽聚氯乙烯護套一般用精密級K分度熱電偶用阻燃型補償電纜
ZR-KX-GA-VPVP 聚氯乙烯絕緣對絞銅絲編織分屏蔽和總屏蔽聚氯乙烯護套一般用精密級K分度熱電偶用阻燃型補償電纜
ZR-KX-GA-VVP 聚氯乙烯絕緣對絞銅絲編織總屏蔽聚氯乙烯護套一般用精密級K分度熱電偶用阻燃型補償電纜
ZR-KX-HA-FF 氟塑料絕緣對絞氟塑料護套精密級K分度熱電偶用高溫阻燃型補償電纜
ZR-KX-HA-FP1F 氟塑料絕緣對絞鍍錫銅絲編織分屏蔽氟塑料護套精密級K分度熱電偶用高溫阻燃型補償電纜
ZR-KX-HA-FP1FP1 氟塑料絕緣對絞鍍錫銅絲編織分屏蔽和總屏蔽氟塑料護套精密級K分度熱電偶用高溫阻燃型補償電纜
ZR-KX-HA-FFP1 氟塑料絕緣對絞鍍錫銅絲編織總屏蔽氟塑料護套精密級K分度熱電偶用高溫阻燃型補償電纜
ZR-KX-HA-FV105 氟塑料絕緣對絞耐熱105℃聚氯乙烯護套 精密級K分度熱電偶用高溫阻燃型補償電纜
ZR-KX-HA-FP1V105 氟塑料絕緣對絞鍍錫銅絲編織分屏蔽耐熱105℃聚氯乙烯護套精密級K分度熱電偶用高溫阻燃型補償電纜
ZR-KX-HA-FP1V105P1 氟塑料絕緣對絞鍍錫銅絲編織分屏總屏蔽耐熱105℃聚氯乙烯護套精密級K分度熱電偶用阻燃型高溫補償電纜
ZR-KX-HA-FV105P1 氟塑料絕緣對絞鍍錫銅絲編織總屏蔽耐熱105℃聚氯乙烯護套精密級K分度熱電偶用高溫阻燃型補償電纜
ZRKX-HA-FGP 氟塑料烯絕緣硅橡膠護套銅絲編織總屏蔽精密級K分度號熱電偶用阻燃型補償電纜
ZRKX-HA-FGRP 氟塑料烯絕緣硅橡膠護套銅絲編織總屏蔽精密級K分度號熱電偶用阻燃型補償軟電纜
ZRKX-HA-FPGP 氟塑料絕緣硅橡膠護套銅絲編織分屏加總屏蔽精密級K分度號熱電偶用阻燃型補償電纜
ZRKX-HA-FPGRP 氟塑料絕緣硅橡膠護套銅絲編織分屏加總屏蔽精密級K分度號熱電偶用阻燃型補償軟電纜

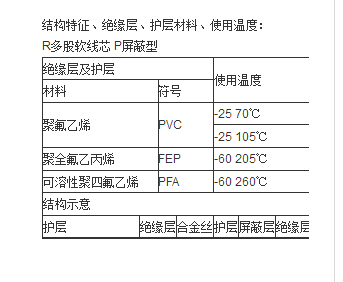

護套材料 高溫氟塑料 護套 顏色:灰色 溫度:-60-260
可根據需要提供聚乙烯(Y)絕緣、 交聯聚乙烯(YJ)絕緣補償電纜。
屏蔽材質:銅絲屏蔽或鍍錫屏蔽
絕緣電阻: 25MΩ.km
電壓試驗:1000 V/1min
阻燃性能:符合GB/T18380-2001阻燃標準中A、 B、 C類規定
熱電動勢及允差:精密級 8137 ±60(±1.5℃)

熱電偶用補償導線的作用是用來延伸熱電極即移動熱電偶的冷端,與顯示一起聯接構成溫測系統。本產品采用GB/Y4989-94《熱電偶用補償導線》國家標準(等效采用IEC584-3《熱電偶第三部分-補償導線》國際標準),絕緣層和護層選用進口優質氟塑料,并采用整體連續擠出新工藝,使該產品具有優良的耐酸、堿、耐磨和不燃延之性能,可浸入油水中長期使用。使用溫度-60~205~260℃,屬于當代國際先進水平。產品主要應用于各種測溫裝置,已被廣泛用于石油、化工、冶金、電力等部門。
