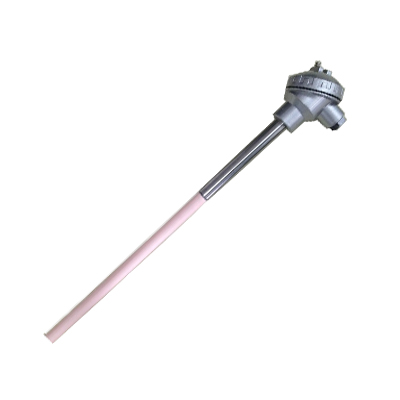

S型熱電偶_圖片_介紹_特點_技術參數
鉑銠10-鉑熱電偶（S型熱電偶）為貴金屬熱電偶。偶絲直徑規定為0.5mm,允許偏差-0.015mm，其正極（SP）的名義化學成分為鉑銠合金，其中含銠為10%，含鉑為90%，負極（SN）為純鉑，故俗稱單鉑銠熱電偶。該熱電偶長期最高使用溫度為1300℃，短期最高使用溫度為1600℃。S型熱電偶在熱電偶系列中具有準確度最高，穩定性最好，測溫溫區寬，使用壽命長等優點。它的物理，化學性能良好，熱電勢穩定性及在高溫下抗氧化性能好，適用于氧化性和惰性氣氛中。由于s型熱電偶具有優良的綜合性能，符合國際使用溫標的s分度熱電偶，長期以來曾作為國際溫標的內插儀器，“ITS-90”雖規定今后不再作為國際溫標的內查儀器，但國際溫度咨詢委員會（CCT）認為s分度熱電偶仍可用于近似實現國際溫標。S型熱電偶不足之處是熱電勢，熱電勢率較小，靈敏讀低，高溫下機械強度下降，對污染非常敏感，貴金屬材料昂貴，因而一次性投資較大。s分度熱電偶又叫單鉑銠熱電偶，它的分度號是S分度號，主要測量0~1600℃的介質的溫度，是貴金屬熱電偶的一個范疇。正常使用在焦化廠、鋼廠等高溫使用的場合。S型熱電偶在正常長期使用溫度為800~1300℃左右時測量的精度最高，而在800℃以內的測溫準確度不高，而長期使用溫度在1300℃以上就很容易損壞熱電偶，因此選擇正確分度號的熱電偶是保證溫度測量準確度的重要因素。
主要技術參數
電氣出口：M20x1.5,NPT1/2
精度等級：I 、 II
防護等級：IP65
偶絲直徑：Φ0.5
公稱壓力：常壓S型熱電偶型號及規格：
|
型 號 |
分 度 號 |
測溫范圍℃ |
保護管材料 |
熱響應時間 |
規 格 |
|
|
直徑 |
總長（L）插深I(lǐng) |
|||||
|
WRP-130 WRP2-130 |
S |
0-1600 |
剛玉質 |
＜ 150S |
Φ16 |
300x150 350x200 400x250 450x300 550x400 650x500 900x750 1150x1000 1650x1500 2150x2000 |
|
WRP-131 WRP2-131 |
S |
0-1600 |
＜ 150S |
Φ25 |
||
S型熱電偶主要技術參數
產品執行標準IEC584
IEC751
JB/T5582-1991
訂貨需知：
1.注明熱電偶型號、分度號、使用溫度。
2.熱電偶保護管直徑、長度。
3.緊固件、法蘭裝置，提供尺寸。
